Огнезащитный состав «Айсберг-101»

Огнестойкость R45, R60, R90, R120

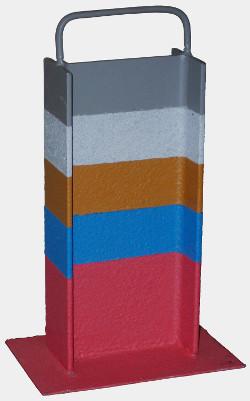

Описание

Огнезащитный состав «Айсберг-101» представляет собой атмосферостойкую сейсмостойкую вибростойкую огнезащитную краску с добавлением терморасширяющихся добавок, при воздействии открытого огня в условиях пожара, образующих плотный, негорючий пенококс, препятствующий нагреванию защищаемой конструкции и предотвращающий потерю её несущей способности. Краска после высыхания образует устойчивое к механическим повреждениям покрытие. Состав не токсичен, не выделяет вредных веществ при нагревании, не образует токсичных соединений в присутствии других веществ и факторов.

Огнезащитное покрытие «Айсберг-101» предназначено для повышения предела огнестойкости несущих и ограждающих стальных строительных конструкций до 120 минут, железобетонных конструкций, на всех объектах гражданского и промышленного строительства, огнезащиты кабеля, воздуховодов, композитных (стеклопластиковых) материалов, деревянных конструкций.

Применение огнезащитного состава «Айсберг-101» на объектах:

Посмотреть все фотографии объектов с применением огнезащиты «Айсберг»

Отличительной особенностью огнезащитного состава «Айсберг-101» является влагостойкость после отверждения без применения финишных покрытий. Состав имеет отличную адгезию к большинству грунтовок в т.ч.:ГФ-021 или ей подобные на алкидных, фенол-алкидных, глифталевых, пентафталевых смолах, а также грунтовки, краски и эмали типа ПФ, ЭП, ХВ, ХС, ВЛ, АС, АК, ОС и КО по согласованию со специалистами ООО «ХимПарк Норд».

Огнезащитная краска «Айсберг-101» может применяться для огнезащиты металлических конструкций, находящихся на открытом воздухе, подвергающихся воздействию атмосферных осадков, слабоагрессивных и среднеагрессивных сред, согласно СНиП 2.03.11-85. Состав быстросохнущий, время межслойной сушки не более 2 часов при температуре +20°С.

Отсутствие органических растворителей расширяет зону возможного применения огнезащитного состава «Айсберг-101»: на действующих предприятиях с постоянным пребыванием людей и повышенными требованиями по взрыво-пожарной безопасности, в помещениях с ограниченной вентиляцией и особыми санитарно-эпидемиологическими требованиями.

Огнезащитный состав «Айсберг-101» соответствует Техническому регламенту о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. № 123-ФЗ) по ГОСТ Р 53295-2009 и санитарно-эпидемиологическим правилам и нормативам по ГН 2.2.5.13.13-03 и ГН 2.1.6.1338-03.

Нормативно-техническая база

ТУ 2316-001-90604434-2011

Огнезащитный состав «Айсберг-101» сертифицирован на серийное производство. Огнезащитные свойства покрытия на основе состава «Айсберг-101» соответствуют требованиям ГОСТ Р 53295 «Средства огнезащиты для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности», ГОСТ 30247.1 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции».

Технологический регламент по применению (ТР-01/11) огнезащитного состава «Айсберг-101».

Сертификаты и нормативно-технические документы предоставляются по запросу.

Технические характеристики

*оттенок не нормируется

Толщина покрытия и расход состава «Айсберг-101» в зависимости от требуемого предела огнестойкости и приведенной толщины металла* (мм)

*Приведенная толщина металла - отношение площади поперечного сечения металлической конструкции к обогреваемой части ее периметра.

Подготовка поверхности к покрытию

Стальные загрунтованные конструкции должны быть чистыми, сухими и не иметь органических загрязнений. Стальные конструкции без антикоррозийного покрытия должны быть тщательно очищены от ржавчины и грязи (желательно при помощи пескоструйной установки), обезжирены с помощью сольвента или уайт-спирита и окрашены антикоррозийной грунтовкой в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Условия проведения работ

Работы проводятся при температуре воздуха не ниже +2°С, температура поверхности должна быть на 3 градуса выше точки росы, при относительной влажности воздуха не более 85%.

Методы нанесения

Огнезащитный состав «Айсберг-101» рекомендуется наносить методом безвоздушного распыления агрегатами высокого (180-250 бар) давления. Допускается использовать кисть или валик при нанесении на небольших площадях и в труднодоступных местах.
Внимание: перед применением огнезащитную краску «Айсберг-101» следует тщательно размешать механическим способом с использованием низкооборотной дрели с насадкой со скоростью 120-300 об/мин. Состав готов к использованию в том виде, в каком он поставляется изготовителем. В случае необходимости допускается разбавление водой до 10%. Состав наносится послойно. Максимальная толщина одного мокрого слоя при нанесении методом безвоздушного распыления должна быть не более 0,6 мм. Время межслойной сушки при температуре +20°С не более 2 часов и влажности не более 85%.

    При необходимости придания декоративного вида или цвета на сухой слой «Айсберг-101» можно нанести дополнительный слой. Выбор покрывного материала для различных условий эксплуатации покрытия производится совместно со специалистами компании-производителя.

Контроль качества покрытия

Контроль качества нанесенного покрытия осуществляется визуальным осмотром. Толщину сухого слоя рекомендуется измерять неразрушающим методом толщиномерами индукционного типа. Измерение толщины мокрого слоя свеженанесенного состава производится прибором (Гребенка) для измерения толщины мокрого слоя.

Упаковка, маркировка, транспортировка и хранение

Огнезащитный состав «Айсберг-101» упакован в герметично закрытые пластиковые вёдра по 20 кг, и пластиковые евробочки по 50 кг.

    При складировании следует избегать установки друг на друга более 3-х ведер.

    Не допускается хранение и транспортировка состава при отрицательных температурах.

    Срок хранения состава в невскрытой заводской упаковке - 1 год с даты изготовления

Техника безопасности

При проведении работ с составом необходимо обеспечить достаточное проветривание. Лица, связанные с применением состава, должны быть обеспечены специальной одеждой и средствами индивидуальной защиты.

Очистка инструмента

Инструмент очищается водой или растворителем непосредственно после завершения работ до отверждения краски, либо механическим способом.
